Naši práci na Arena Brno vnímám jako privilegium, říká Vojtěch Petřík z Obermeyer Helika

O monolitických konstrukcích, zakládání stavby na pilotách, ale také o úskalí přenosu 3D informací do 2D formátu. S Ing. Vojtěchem Petříkem, Ph.D., ředitelem divize konstrukce staveb z projekční kanceláře Obermeyer Helika, časopis Skypaper hovořil o práci jeho týmu na aktuálně rostoucí multifunkční Areně Brno.

Co všechno měla vaše divize z kanceláře Obermeyer Helika na starosti u takto významného projektu?

Pro sdružení firem Arch.Design a A PLUS architekti jsme v naší divizi konstrukcí staveb zpracovali dokumentaci pro provedení stavby a autorský dozor, pro generálního dodavatele stavby HOCHTIEF CZ a. s. pak výrobní dokumentaci železobetonových monolitických konstrukcí. Náš tým měl také na starosti pilotové založení, zajištění stavební jámy nebo projekční přípravy manipulační plochy pro mediálně vděčný největší jeřáb v Evropě.

Jedná se o evropský jeřábový unikát Liebherr LR 1750 s nosností 750 tun. Mohl byste ale dále přiblížit, v čem spočívá pilotové založení takto rozměrné multifunkční haly?

Vrtané piloty podporují základovou desku o tloušťce 600 mm, na níž je samotná hala založena. Vzhledem k místním geologickým podmínkám a založení objektu pod hladinou spodní vody, jsme piloty navrhli nejen na tlakové, ale i na svislé tahové síly. Samotná základová deska a suterénní obvodové stěny jsou řešeny jako vodonepropustná železobetonová konstrukce, neboli “bílá vana”.

Mohl byste vypíchnout některé ze stavebních prvků, které vás a vaši divizi během práce na Areně zaujaly?

Kombinované založení stavby na pilotách a základové desce je vzhledem k jejich vzájemné interakci vždy technicky velmi zajímavé. Stejně tak návrh vodonepropustných konstrukcí systémem “bílá vana”. Svá specifika přináší i kombinace monolitických a prefabrikovaných konstrukcí. Suterénní část arény je monolitická, v té vrchní jsou zase prefabrikované konstrukční prvky kombinované s monolitickými jádry a ztužujícími prvky. Tribuny jsou např. sestaveny z prefabrikovaných šikmých nosníků a lavic z lehčeného betonu.

A pokud bychom se zaměřili na BIM (Building Information Modelling) a další moderní technologické postupy svázané s projektováním haly?

Vzhledem k participaci tří statických kanceláří, kdy každá z nich řeší části celku – monolity, prefabrikované konstrukce, ocelové konstrukce - je potřeba pečlivá vzájemná koordinace. Ta v tomto případě probíhala pomocí IFC formátu, neboť každá z kanceláří pracuje v jiném BIM softwaru. Pro koordinaci jednotlivých profesí v modelu stavby jsme využili BIM Collaborate Pro, kam jsme postupně nahráli jednotlivé profesní modely. Je-li 3D model nosné konstrukce správně postaven, výhodou je také jeho využití pro numerickou analýzu. Výměna dat mezi 3D softwarem pro vytvoření modelu konstrukce a softwarem pro numerickou analýzu však podléhá důkladné kontrole, nejde o zcela automatickou záležitost.

Stavba se staví podle 2D plánů. Určitým úskalím tak občas bývá potřebná “degradace” 3D informací do 2D formátu, aby na výkresech tvaru a výztuže bylo vidět opravdu to, co vidět být má a výkresy tak pro stavbu byly dobře čitelné.

Jaké práce za Obermeyer Helika na stavbě aktuálně probíhají?

Betonové konstrukce jsou v tuto chvíli již kompletní, projektová dokumentace hotová.  Samozřejmě stále komunikujeme se stavbou – v průběhu stavby tak velkého projektu přirozeně vyvstává celá řada otázek k řešení, např. dopady úprav a změn profesí vzhledem k nosné konstrukci. V tomto ohledu jsme s Hochtiefem v pravidelném kontaktu. Na hale se jinak aktuálně staví její ocelová střecha.

Jaký mají obdobné projekty význam pro vaši divizi?

V naší divizi vnímáme práci na takto rozsáhlých projektech jako privilegium. Taková práce vyžaduje dostatečnou kapacitu a odbornost, kterou právě naše společnost může klientovi poskytnout. Osobně mám radost z toho, že projekt multifukčního kulturního a sportovního pavilonu v Brně rozšíří naše zajímavé referenční portfolio významných staveb, na nichž jsme se v naší divizi mohli podílet.

Arena Brno

Víceúčelová hala se bude moci pyšnit kapacitou až 13 300 divaček a diváků. Její střecha je prostorová ocelová konstrukce se vzpínadly, předpjatá pro větší pevnost a stabilitu. Rozměry střechy jsou přibližně 137,5 × 95 metrů — tvar vychází z kombinace dvou polovin kulového vrchlíku a válce. Rozměry oválného půdorysu samotné haly, který kopíruje tradiční hokejové kolbiště, činí zhruba 150 x 108 metrů. Budova obsahuje dvě podzemní a šest nadzemních podlaží, přičemž celková výška stavby dosahuje 30 metrů nad úroveň okolního terénu. Celý objekt byl kompletně vymodelován v softwaru Revit. Práce na realizaci areny započaly v roce 2024, dokončení se rýsuje na rok 2026.

Arena Brno v číslech:
Zastavěná plocha: 16 470 m²
Obestavěný prostor: 465 000 m³
Půdorysné rozměry střechy: cca 137,5 x 95 m
Kapacita: 13 300 diváků

Zajímavosti:
Výška jeřábu Liebherr LR 175: až 196 m
Váha všech čtyř dílů střechy haly celkem: 240 tun

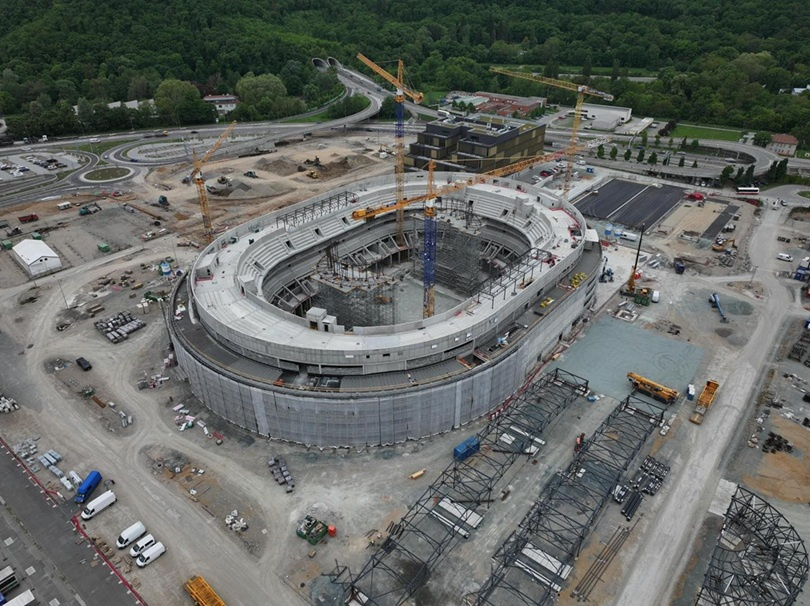

Fotografie: Arena Brno, Zdroj: Arena Brno
